垃圾焚烧炉监控


型号
摘要

SG-LB-III炉壁用高温工业电视设备 技术参数

概  要

该设备只用于压缩空气,不用水,可观察2000℃以下的炉内图像,安装在加热炉、电站锅炉、融化炉等高温炉壁上,观察炉内工件运行,物料熔化和燃烧火焰等情况。可广泛应用于冶金、电力、玻璃、建材、垃圾焚烧发电火焰电视等行业。

使用环境温度

炉内温度

≦2000℃

控制系统

≦70℃

供电要求

供电电压

AC220V±10%

供电频率

50Hz

供气要求

压缩空气入口压力

0.2~0.7MPa

压缩空气入口温度

≦35℃

压缩空气最小流量

0.1~0.4M3/min

图象指标

分辨率

480线

信噪比

42db

视 场 角

随机配置

17°-81°

电缆配置

电源电缆

AVV3×1.0

视频电缆

SYV-75-5-2

控制电缆

AVV6×1.0

基板用冷却水要求

流量

0.2M3/h

1.俯仰角度订货时确定。
2.总进气管径为G1",接到设备附近后再分成两路为G1/2",按图示位置接好。
3.控制箱与自动退出装置距离标准为2米,超过2米,需另行配接管道。
4.炉墙开孔140MM,前端开喇叭口。
5.基板与炉墙外壁用电焊焊接固定,要求满焊。
6.为保证设备的合理安装,以开孔的圆心为中心,500MM半径内不可被占用。
7.根据现场位置,采用地脚螺钉或电焊方法将控制装置及滤清箱固定。.
8.图中压缩空气管路除本设备自带的绕曲管外,其他管路均由需方在现场敷设。
9.进气压力:0.2~0.7MPA
10.流量"0.1~0.4立方米/分
11.进气温度:<35
12.炉内温度:2000℃
13.气源:压缩空气
14.(1)(2)(3)(4)(5)(6)(7)(8)是用户提供的电缆,长度另定
(1)(5)视频电缆SYV75-5-2
(2)(6)(8)控制电缆AVPV3×0.5
(3)(4)控制电缆AVV3×1
15.在设备通气之前,先将截止阀S1关闭,打开排污阀S2将管路中的污物排净后方能将冷气通入本设备。
总体安装图:


1.俯仰角度订货时确定。
2.总进气管径为G1",接到设备附近后再分成两路为G1/2",按图示位置接好。
3.控制箱与自动退出装置距离标准为2米,超过2米,需另行配接管道。
4.炉墙开孔140MM,前端开喇叭口。
5.基板与炉墙外壁用电焊焊接固定,要求满焊。
6.为保证设备的合理安装,以开孔的圆心为中心,500MM半径内不可被占用。
7.根据现场位置,采用地脚螺钉或电焊方法将控制装置及滤清箱固定。.
8.图中压缩空气管路除本设备自带的绕曲管外,其他管路均由需方在现场敷设。
9.进气压力:0.2~0.7MPA
10.流量"0.1~0.4立方米/分
11.进气温度:<35
12.炉内温度:2000℃
13.气源:压缩空气
14.(1)(2)(3)(4)(5)(6)(7)(8)是用户提供的电缆,长度另定
(1)(5)视频电缆SYV75-5-2
(2)(6)(8)控制电缆AVPV3×0.5
(3)(4)控制电缆AVV3×1
15.在设备通气之前,先将截止阀S1关闭,打开排污阀S2将管路中的污物排净后方能将冷气通入本设备。

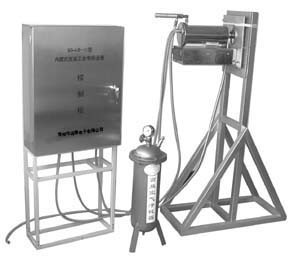

产品型号 SG-LB-III炉用高温工业电视

产品介绍 炉用高温工业电视用于压缩空气,不用水,可观察2000℃以下的炉内图像,安装在加热炉、电站锅炉、融化炉等高温炉壁上,观察炉内工件运行,物料熔化和燃烧火焰等情况。可广泛应用于冶金、电力、玻璃、建材等行业。
