BLF-T4光纤型激光检测器
一、 概述
T4光纤式激光检测器是我厂研制的新一代大功率激光检测器。它特别针对冶金行业恶劣的工作现场,采用激光峰值功率达30W的大功率半导体红外激光管作为发射源,因而具有极强的穿透能力和极远的动作距离。
T4光纤式激光检测器具有以下特点:
1、可在较恶劣的环境下工作(如高温、潮湿,水雾,粉尘等恶劣环境中)。
2、可长时间连续可靠工作。
3、本检测器将光学单元和控制单元分开,可以将光学单元安装于高温恶劣环境中。
二、 安全使用注意事项
1.激光发射输出警告,发射器上发射能量灯亮时,表示激光管正处于工作 状态。
2.不要试图去看或者触摸激光发射源。
3.当心在发射区域或者进入发射区域的任何能引起反射的镜面物体。
4.不要直接对准人体或者用来检测人。
5.严格按照说明书规范操作。
三、 工作原理
该检测器使用对射模式。发射器电路产生调制的1kHz红外激光。发射器电路输出发射能量梯形显示,当然发射能量低于三格时,发射能量报警灯黄灯亮,同时发射能量报警继电器动作,可接入现场控制系统。接收器电路同样调制到该频率接收。如果正常接收到信号,则接收能量三位数码管显示接收到信号强度,输出电路输出一状态。如果未接收到发射信号(如检测区域中有物体通过),则接收能量显示为0,输出电路输出相反状态。由于采用了高频红外调制光,因而该开关抗干扰性好,动作可靠。
在高干扰环境中可以选择同步工作方式,极大的提高了检测器的抗干扰能力。
T4光纤式激光检测器的发射和接收部分由电路和光学镜头两部分组成,光学镜头采用耐高温石英镜片。
四、主要性能参数
1.检测区域(发射与接收之间距离):≤100m;
2.发射光源:红外半导体激光 波长905nm;
3.发射输出峰值功率:30W;
4.激光安全等级:CLASS IIIb;
5.输出:
(1)发射器:
一组常开常闭继电器信号输出:当发射器工作正常时,继电器断开;当发射器工作异常时,继电器闭合。最大带载能力DC30V/10A,250VAC/10A
(2)接收器:
一组推挽电平输出:最大带载能力100mA,带过载保护, 短路保护,输出极性可通过内部亮动暗动拨码开关切换,响应时间10ms。
一组继电器输出:响应时间20ms,最大带载能力DC30V/10A,250VAC/10A
可选配接收能量报警输出:MOS继电器输出,最大带载能力DC60V/2.5A,当接收能量≤20时,MOS继电器闭合
6.环境温度范围:-25℃~70℃
7.光学单元:-25℃~200℃
8.功耗:发射器5W;接收器空载功耗5W,满载功耗15W
9.抗环境光干拢:10000LUX,适用于1200℃以下物体的检测。
五、接线
1.发射器: 10芯全密封航空插头(2芯线)
1 | 2 | 4 | 5 | 8 | 9 | 10 |
棕色 | 红色 | 黄色 | 红色 | 灰色 | 白色 | 粉色 |
同步+ | 同步- | +24DC | 0V | 常开点 | 公共点 | 常闭点 |
同步信号输出(选配) | 直流24V电源输入 | 发射器异常报警继电器输出(选配) |
2.接收器: 10芯全密封航空插头(10芯线)
1 | 2 | 4 | 5 | 6 | 3 | 7 | 8 | 9 | 10 |
棕色 | 红色 | 黄色 | 绿色 | 蓝色 | 橙色 | 紫色 | 灰色 | 白色 | 粉色 |
同步+ | 同步- | +24VDC | 0V | 电平输出 | MOS+ | MOS- | 常开 | 公共 | 常闭 |
同步信号输入(选配) | 直流24V电源输入 | 推挽电平输出 | 能量报警MOS输出(选配) | 继电器输出 |
六、面板指示
1.发射器
一个七段式梯形灯柱条,显示发射信号强度。
二个指示灯:
电源指示:绿色(亮表示电源正常)
发射异常指示:黄色(亮表示发射异常)
2.接收器
一个三位数码管,显示接收信号强度。
四个指示灯:
绿灯:电源指示(亮表示电源正常)
蓝灯:同步指示(亮表示同步信号正常,闪烁表示同步信号断开)
红灯:动作指示(亮表示输出电路动作)
黄灯:接收能量报警(闪烁表示接收信号太弱)
七、安装
1.将接收器和发射器面对面安装。
2.给系统供电前按要求连接好接线。
3.高干扰现场建议采用同步方式,可大幅度提高检测器的可靠性,如需要工作于同步状态,将发射器与接收器的同步信号对接(同步正对同步正、同步负对同步负)。并将接收器内部的同步拨码开关置于同步方式。
4.调整安装支架,将发射镜头对准接收器光学镜头,完成初调,然后微调接收镜头的角度,使接收能量指示最大。

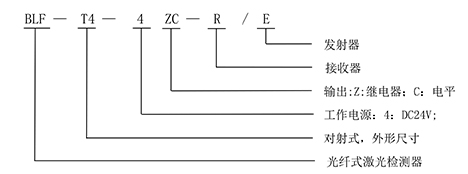

八、 型号释义
九、注意事项:
1.定期擦拭接收器和发射器的镜头,保证镜头清洁。擦拭时人眼不能看发射器的激光,避免激光束辐射。
2.定期检查电气连接点是否可靠。
3.定期检查安装是否松动。

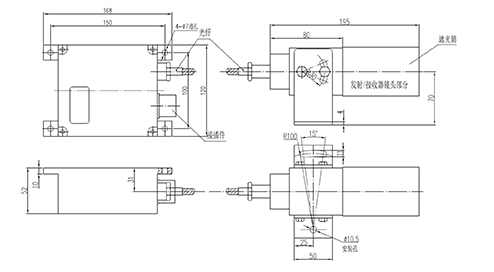

十、安装外形图:
